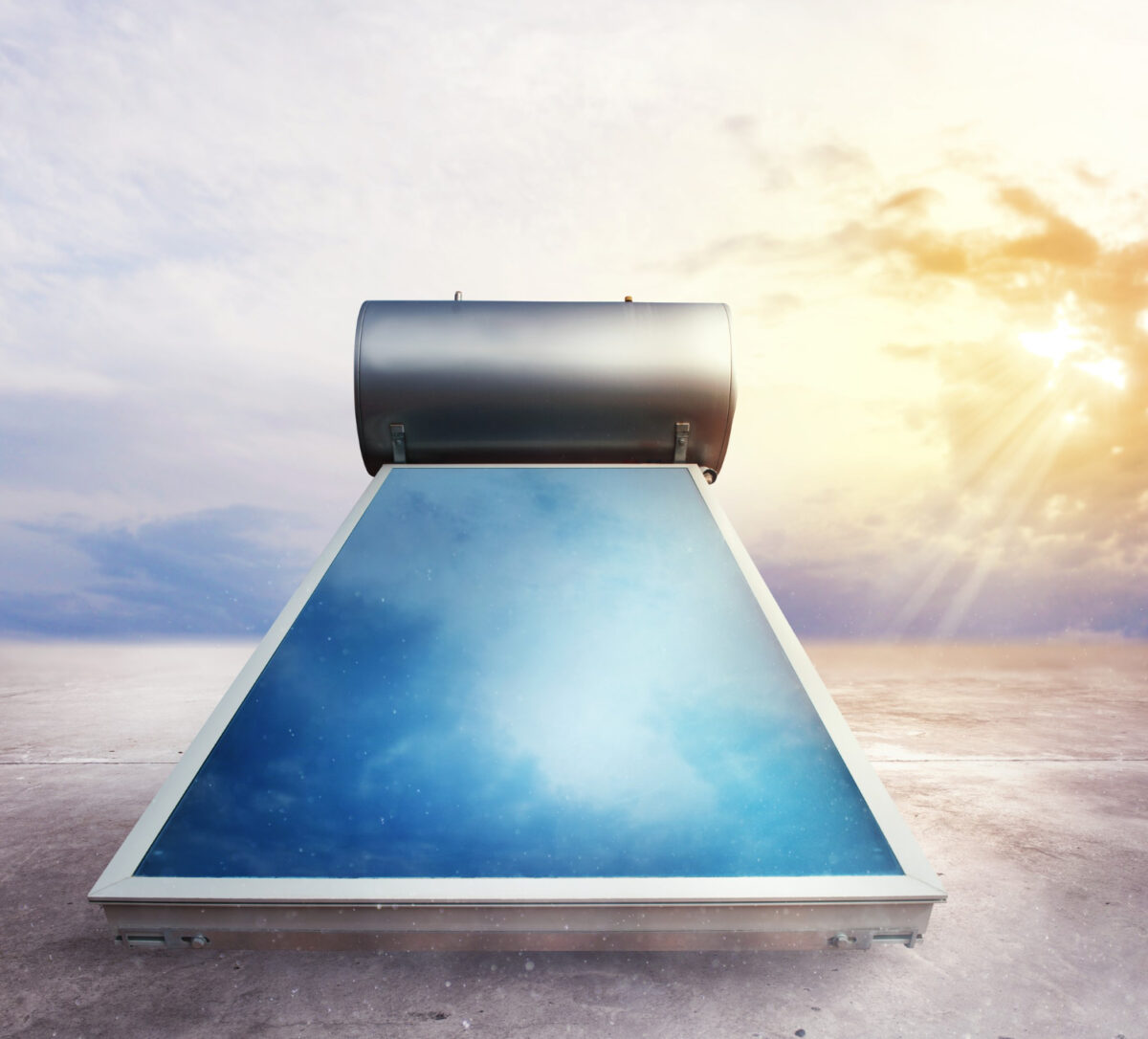

Nous expliquons le fonctionnement d’un tel système de chauffe-eau solaire et présenterons les composants essentiels.
Principe de fonctionnement du chauffe-eau solaire #
Le but principal d’un chauffe-eau solaire est de capter l’énergie solaire pour chauffer de l’eau. Pour cela, il utilise des panneaux solaires qui transforment l’énergie lumineuse en chaleur. La chaleur ainsi produite est transférée à un réservoir, où elle est stockée jusqu’à utilisation.
Il existe différents types de chauffe-eau solaires : à circulation directe ou indirecte, avec production instantanée ou accumulation. Le choix dépend notamment du climat local et des besoins en eau chaude.
Principaux composants d’un chauffe-eau solaire #
Un chauffe-eau solaire se compose principalement de trois éléments : les panneaux solaires, le ballon (ou réservoir) et la régulation (ou contrôleur).
Panneaux solaires
Les panneaux solaires sont le cœur du système. Ils captent l’énergie solaire et la convertissent en chaleur. On distingue deux catégories de panneaux solaires : à capteurs plans et à tubes sous vide.
Les capteurs plans sont simples et robustes. Ils se composent d’une plaque métallique absorbante recouverte d’un revêtement sélectif. La chaleur captée est transférée à un fluide caloporteur (eau ou antigel) circulant dans des tubes soudés à la plaque.
Les capteurs à tubes sous vide, plus performants, utilisent des tubes en verre évacués. À l’intérieur, un absorbeur métallique est relié à un tube de circulation du fluide caloporteur. Les tubes sous vide offrent une meilleure isolation thermique et minimisent les déperditions de chaleur par convection.
À lire Comment intégrer un chauffe-eau solaire dans un système de chauffage domestique existant ?
Ballon de stockage
Le ballon de stockage du chauffe-eau permet de conserver l’eau chaude produite jusqu’à son utilisation. Il est généralement constitué d’acier inoxydable ou émaillé pour éviter la corrosion. L’isolation thermique assure la maintien de la température de l’eau contenue.
Plusieurs types de ballons existent, avec des capacités variant souvent entre 100 et 500 litres. On trouve notamment des ballons à échangeur interne (serpentin) et des ballons à stratification. La capacité doit se retrouver adaptée aux besoins en eau chaude du foyer et aux conditions climatiques.
Régulation et contrôleur
La régulation assure le bon fonctionnement du chauffe-eau solaire et optimise les performances énergétiques. Elle permet notamment de contrôler la circulation du fluide caloporteur entre les capteurs et le ballon, en fonction des conditions météorologiques et de la température de l’eau stockée.
Le contrôleur du chauffe-eau peut être mécanique (thermosiphon, élément sensible à la chaleur) ou électronique (sonde de température et régulateur). Il assure aussi la sécurité (protection contre la surchauffe et le gel) et facilite la maintenance (diagnostic d’erreurs).
À lire Peut-on installer un chauffe-eau solaire sur un toit non conventionnel ?
Mis en œuvre d’un chauffe-eau solaire #
L’installation d’un chauffe-eau solaire doit respecter certaines étapes pour garantir son bon fonctionnement et sa durabilité :
- Analyse des besoins en eau chaude : dimensionnement du réservoir et choix des panneaux solaires adaptés;
- Orientation et inclinaison des capteurs : maximisation de l’exposition au soleil et adaptation aux conditions climatiques locales;
- Installation du ballon : emplacement adapté (garage, buanderie) et protection contre le gel et la corrosion;
- Montage du système de régulation : réglage et paramétrage pour assurer l’équilibre hydraulique et le contrôle des températures;
- Entretien régulier : vérification des joints, nettoyage des capteurs, contrôle de l’isolation, remplacement des pièces défectueuses.Le recours à un professionnel semble recommandé pour garantir la qualité de l’installation. Et bénéficier d’aides financières (subventions, crédit d’impôt).
Avantages et limites du chauffe-eau solaire #
Le chauffe-eau solaire est une solution respectueuse de l’environnement, puisqu’il utilise une énergie renouvelable gratuite. Il contribue ainsi à réduire les émissions de gaz à effet de serre et la consommation d’énergie fossile.
Cependant, son rendement dépend des conditions météorologiques et du taux d’ensoleillement. Les variations saisonnières peuvent donc impacter sa capacité à couvrir intégralement les besoins en eau chaude. Dans ce cas, il est possible de le coupler avec un dispositif d’appoint (chaudière, ballon électrique).
